太阳能组件评测系统

应用涉及方向	测试项目	推荐产品	附件/选件	备注
组件测试	室内I-V测试	MP-160/MP165	组件选择器 热电偶选择器 日照强度计选择器 风向/风速计 温度/湿度计 数据采集器	大功率太阳能组件室外评测系统2KW评测 48组件板评测
组件测试	室外I-V测试	MP-160	组件选择器 热电偶选择器 日照强度计选择器 风向/风速计 温度/湿度计 数据采集器	300w太阳能组件室外评测 48组件板评测
组件测试	光伏阵列I-V测试	MP-170		单通道大功率光伏阵列评测系统
组件测试	太阳能组件环境试验监测系统	JC-SOLAR-HJJC	恒流源 数据采集单元 温度测试系统 系统分析软件	多组件同时测试 温度测量和电源控制准确、快速。
组件测试	太阳能组件NOCT测试	JC-SOLAR-NOCT	数据采集单元 温度测试系统 系统分析软件	长时间可靠运行 准确测量NOCT的参数
大气参数测试	环境测试	JC-SOLAR-QX	日照强度计选择器 风向/风速计 温度/湿度计 数据采集器	日照强度测试及累积量测试，高分辨率环境参数测试。

太阳能组件环境试验监测系统 JC-SOLAR-HJJC

满足试验标准：
IEC61215: 10.11Thermal cycling test, 10.12Humidity-freeze test, 10.16Mechanical load test;
IEC61646: 10.11Thermal cycling test, 10.12Humidity-freeze test, 10.16Mechanical load test;
UL1703：35 Thermal cycling test, 36 Humidity test
GB/T 9535-1998: 10.11热循环试验，10.12湿-冷试验，10.15扭曲试验，10.16机械载荷试验；
GB/T 18911-2002：10.11热循环试验，10.12湿-冷试验，10.15扭曲试验，10.16机械载荷试验。

1) 同时完成多个组件的连续性试验满足IEC61215、IEC61646、UL1703中热循环试验和湿-冻实验，扭曲实验和机械载荷实验要求
2) 监测每一个组件温度
3) 给定恒流供电（200次热循环加Ipm，50次热循环不加电，湿-冻、扭曲、机械载荷实验通一小电流监测其连续性）
4) 热循环实验要求内环境温度高于25℃时，恒流源供电；温度低于25℃时，恒流源维持低电流运转（小于0.1A）。

1.1 太阳能组件性能测试技术要求
　　全程可测量与记录太阳能电池的表面温度
　　可设定测量值上下限范围，动态判定试验过程中太阳能电池组件的失效和故障
　　即时显示测量记录4组太阳能组建(温度*4+电流*4+组建电压*4)数据曲线
　　可调整取样间隔；
　　记录整个测试过程中的电流、电压、温度数值，记录间隔连续可调（1s～10min）,测试结果可保存为文本（EXCEL格式）及图表（电流或电压或温度为Y轴，测试时间为X轴）两种格式试验停止后，可编程电源自动停止工作。
　　控制模式：量测、暂停、停止
　　温度量测：热电偶

1.2 、硬件技术要求
　　每套系统监控多个太阳能组件
　　每路同时显示在一个窗口中,能够很方便地看出电压电流随温度的变化情况，并且能够打印成图纸；
　　数据能够连续45天记录；
　　用于组件通电的主电源为80V/15A和用于接地、绝缘辅助电源，显示为80.0V-- 15.00A（恒流/恒压状态可选择）；
　　具有输出过流、过压、过载、过热保护；
　　系统可以长期运行稳定性好（可以365天不间断运行）；
　　一体化机柜系统，方便操作。

太阳能组件NOCT测试 JC-SOLAR-NOCT

技术要求：以不大于5s的间隔，记录下列参数：
1)辐照度;
2)环境温度；
3)电池温度;
4)风速;
5)风向。

并能剔除下记录的数据:
1)辐照度低于400 W?m-2;
2)风速在lm/s±0.75m/s范围以外;
3)环境温度在20℃±15℃范围以外，或变化超过5℃ ;
4}在风速超过4m/s的疾风之后10min内;
5)风向在东或西±20°范围内；
6）在辐照度变化超过10%之后10min内。

软件性能
（1） 软件名称：JC-HJ-Test，中文界面，通俗易懂，操作简单；
（2） 可对传感器的连接和输出特性进行配置；
（3） 采样间隔可以设置；
（4） 可实时采集电压，并转换成相应的环境数据；
（5） 能够自动生成报表；
（6） 能够对测试数据进行回溯；
（7） 测试配置可以保存，以便下次直接导入。
（8） 剔除条件的设定和配置。使用人员可根据试验要求，设定各个参数剔除的条件。并将剔除条件保存在数据库中。
（9） 根据测试的数据，在软件中可实现NOCT的计算。

软件运行环境
（1） 支持的操作系统环境：Microsoft Windows XP、Vista
（2） 支持的显示器最低分辨率：1024×768

系统使用环境
工作环境温度：5-35℃
储藏环境温度：5-45℃
工作环境相对湿度：10%-85%

环境测试 JC-SOLAR-QX

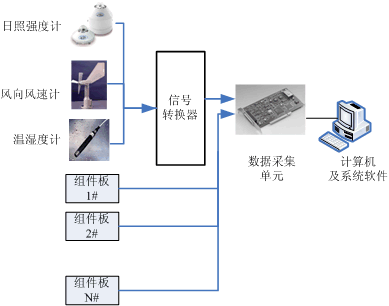

环境参数测试系统主要测试环境中的风向、风速、温度、湿度以及日照强度等参数。系统由计算机、数据采集卡、日照强度计、风向风速计、温湿度计等传感器以及系统软件构成，系统框架如图 1所示。
系统可扩展性好，可以选择日照强度计、风向风速计、温湿度计中的部分传感器，也可以根据甲方要求增加其他传感器。
在系统软件JC-HJ-Test中，可以对传感器的连接以及输出特性进行配置，进行测试时可实时显示相应的环境数据。测试数据可以自动生成报表，测试数据也可以通过软件进行回溯。

主要功能列表
软件名称JC-HJ-Test，中文界面，通俗易懂，操作简单；
可对传感器的连接和输出特性进行配置；
采样间隔可以设置；
可实时采集电压，并转换成相应的环境数据；
能够自动生成报表；可直接生成在同一时间下对应的辐照度、环境温湿度、环境风向风速以及组件板温度的数据和曲线；
能够对测试数据进行回溯；
测试配置可以保存，以便下次直接导入。

软件运行环境
支持的操作系统环境：Microsoft Windows XP、Vista
支持的显示器最低分辨率：1024×768

系统使用环境
工作环境温度：5-35℃
储藏环境温度：5-45℃
工作环境相对湿度：10%-85%
